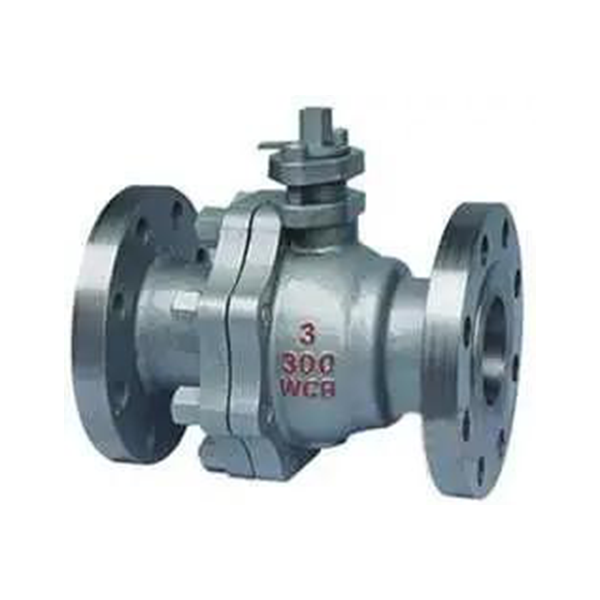

Шаровой кран двухсоставный из литой стали
Применение Межторцевые размеры: ANSI B16.10 Присоединительные размеры фланцев: ANSI B16.5 Размеры под приварку встык: ANSI B16.25 Проектирование и изготовление: API 6D Гидравлические испытания: API 598 Материалы: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M, CN7M, LC1, LC2, LC3, LCB, LCC, монель, ...
Описание
маркер
Применение
Межторцевые размеры: ANSI B16.10
Присоединительные размеры фланцев: ANSI B16.5
Размеры под приварку встык: ANSI B16.25
Проектирование и изготовление: API 6D
Гидравлические испытания: API 598
Материалы: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M, CN7M, LC1, LC2, LC3, LCB, LCC, монель, сплавы 20#, 4A, 5A, C95800, C95500, A105, F304, F304L, F316, F316L, LF1, LF2, LF3, LF9, F51, F53, F11, F22 и другие.
Класс 150 Двухсоставные шаровые краны
| NPS | дюйм | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 |
| d | мм | 51 | 64 | 76 | 102 | 127 | 152 | 203 | 254 |
| L (RF) | мм | 178 | 190 | 203 | 229 | 356 | 394 | 457 | 533 |
| d1 | мм | 92 | 105 | 127 | 157 | 186 | 216 | 270 | 324 |
| d2 | мм | 120,5 | 139,5 | 152,5 | 190,5 | 216 | 241,5 | 298,5 | 362 |
| D | мм | 152 | 178 | 190 | 229 | 254 | 279 | 343 | 406 |
| b | мм | 16 | 18 | 19 | 24 | 24 | 26 | 29 | 31 |
| n-Фd | мм | 4-19 | 4-19 | 4-19 | 8-19 | 8-22 | 8-22 | 8-22 | 12-25 |
| H | мм | 110 | 130 | 150 | 180 | 220 | 270 | 340 | 350 |
| W | мм | 200 | 290 | 290 | 360 | 600 | 800 | 1000 | 1200 |
Класс 300 Двухсоставные шаровые краны
| NPS | дюйм | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 |
| d | мм | 51 | 64 | 76 | 102 | 127 | 152 | 203 |
| L (RF) | мм | 216 | 241 | 283 | 305 | 381 | 403 | 502 |
| d1 | мм | 92 | 105 | 127 | 157 | 186 | 216 | 270 |
| d2 | мм | 127 | 149 | 168,5 | 200 | 235 | 270 | 330 |
| D | мм | 165 | 190 | 210 | 254 | 279 | 318 | 381 |
| b | мм | 23 | 26 | 29 | 32 | 35 | 37 | 42 |
| n-Фd | мм | 8-19 | 8-22 | 8-22 | 8-22 | 8-22 | 12-22 | 12-25 |
| H | мм | 140 | 160 | 180 | 208 | 220 | 290 | 300 |
| W | мм | 200 | 290 | 290 | 360 | 600 | 800 | 1000 |
Таблица номеров внутренних комплектующих по API
| Номер компл. | Кольцо седла или корпус | Клин, диск, шар или корпус | Шток | Номер компл. | Кольцо седла или корпус | Клин, диск, шар или корпус | Шток | |
| 01 | 13Cr | 13Cr | 13Cr | 31 | СТЕЛЛИТ | 321SS | 321SS | |
| 02 | 304SS | 304SS | 304SS | 32 | СТЕЛЛИТ | СТЕЛЛИТ | 321SS | |
| 03 | 310SS | 310SS | 310SS | 33 | 347SS | 347SS | 347SS | |
| 04 | HARD 13Cr | HARD 13Cr | 13Cr | 34 | СТЕЛЛИТ | 347SS | 347SS | |
| 05 | СТЕЛЛИТ | СТЕЛЛИТ | 13Cr | 35 | НИКЕЛЕВЫЙ СПЛАВ | 13Cr | 13Cr | |
| 06 | Cu-Ni | 13Cr | 13Cr | 36 | A105/PTFE | A105+ENP | A105+ENP | |
| 07 | 13Cr | HARD 13Cr | 13Cr | 37 | A105/PTFE | WCB+ENP | A105+ENP | |
| 08 | СТЕЛЛИТ | 13Cr | 13Cr | 38 | 13Cr/PTFE | 13Cr | 13Cr | |
| 09 | Cu-Ni | Cu-Ni | Cu-Ni | 39 | 304SS/PTFE | 304SS | 304SS | |
| 10 | 316SS | 316SS | 316SS | 40 | 316SS/PTFE | 316SS | 316SS | |
| 11 | Cu-Ni | СТЕЛЛИТ | Cu-Ni | 41 | A105/RPTFE | A105+ENP | A105+ENP | |
| 12 | СТЕЛЛИТ | 316SS | 316SS | 42 | A105/RPTFE | WCB+ENP | A105+ENP | |
| 13 | СПЛАВ 20 | СПЛАВ 20 | СПЛАВ 20 | 43 | 13Cr/RPTFE | 13Cr | 13Cr | |
| 14 | СТЕЛЛИТ | СПЛАВ 20 | СПЛАВ 20 | 44 | 304SS/RPTFE | 304SS | 304SS | |
| 15 | СТЕЛЛИТ | СТЕЛЛИТ | 304SS | 45 | 316SS/RPTFE | 316SS | 316SS | |
| 16 | СТЕЛЛИТ | СТЕЛЛИТ | 316SS | 46 | A105/НЕЙЛОН | A105+ENP | A105+ENP | |
| 17 | СТЕЛЛИТ | СТЕЛЛИТ | 347SS | 47 | A105/НЕЙЛОН | WCB+ENP | A105+ENP | |
| 18 | СТЕЛЛИТ | СТЕЛЛИТ | СПЛАВ 20 | 48 | A105/НЕЙЛОН | 304SS | 304SS | |
| 19 | МОНЕЛЬ | МОНЕЛЬ | МОНЕЛЬ | 49 | A105/НЕЙЛОН | 316SS | 316SS | |
| 20 | БРОНЗА | БРОНЗА | 13Cr | 50 | 13Cr/НЕЙЛОН | 13Cr | 13Cr | |
| 21 | ХАСТЕЛЛОЙ B | ХАСТЕЛЛОЙ B | ХАСТЕЛЛОЙ B | 51 | 304SS/НЕЙЛОН | 304SS | 304SS | |
| 22 | ХАСТЕЛЛОЙ C | ХАСТЕЛЛОЙ C | 52 | 316SS/НЕЙЛОН | 316SS | 316SS | ||
| 23 | СТЕЛЛИТ | 304SS | 304SS | 53 | A105/PEEK | A105+ENP | A105+ENP | |
| 24 | 304LSS | 304LSS | 304LSS | 54 | A105/PEEK | WCB+ENP | A105+ENP | |
| 25 | СТЕЛЛИТ | 304LSS | 304LSS | 55 | 13Cr/PEEK | 13Cr | 13Cr | |
| 26 | СТЕЛЛИТ | СТЕЛЛИТ | 304LSS | 56 | 304SS/PEEK | 304SS | 304SS | |
| 27 | 316LSS | 316LSS | 316LSS | 57 | 316SS/PEEK | 316SS | 316SS | |
| 28 | СТЕЛЛИТ | 316LSS | 316LSS | |||||
| 29 | СТЕЛЛИТ | СТЕЛЛИТ | 316LSS | |||||
| 30 | 321SS | 321SS | 321SS | |||||
