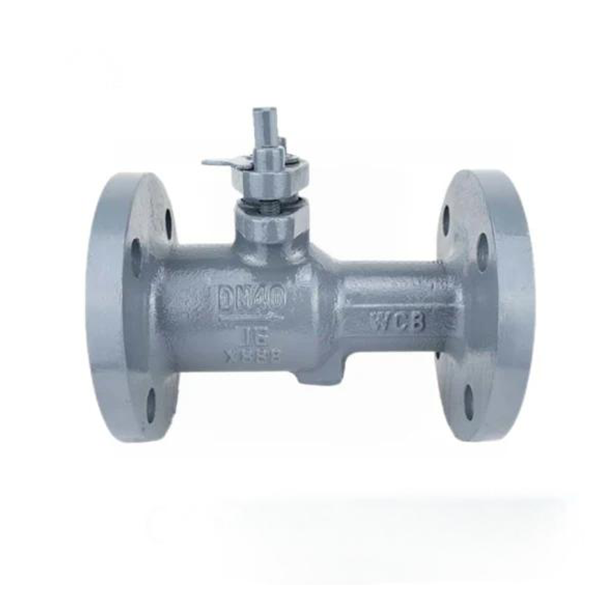

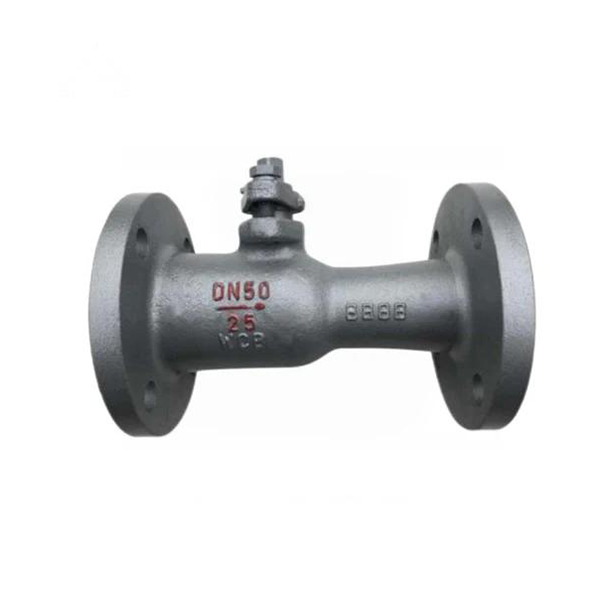

Фланцевый высокотемпературный шаровой кран с цельным корпусом
Описание продукта Описание: Фланцевый высокотемпературный шаровой кран с цельным корпусом широко применяется в высокотемпературных трубопроводных системах в нефтяной, химической, электроэнергетической, металлургической и других отраслях промышленности для управления прохождением сред и рег...
Описание
маркер
Описание продукта
Описание: Фланцевый высокотемпературный шаровой кран с цельным корпусом широко применяется в высокотемпературных трубопроводных системах в нефтяной, химической, электроэнергетической, металлургической и других отраслях промышленности для управления прохождением сред и регулирования расхода. Его превосходная устойчивость к высоким температурам и герметичность позволяют клапану работать стабильно и надежно в тяжелых условиях эксплуатации, таких как высокая температура, высокое давление, агрессивные среды.
Характеристики
Цельное фланцевое соединение: клапан соединяется с трубопроводом посредством фланца, что обеспечивает компактность, легкость монтажа и превосходную герметичность.
Устойчивость к высоким температурам: клапан изготовлен из жаропрочных материалов, что позволяет сохранять стабильную герметичность и работоспособность в условиях высоких температур.
Хорошая герметичность: обычно применяется уплотнительная структура «металл по металлу» с использованием высокотемпературных уплотнительных материалов для обеспечения герметичности в различных условиях эксплуатации.
Гибкое управление: может приводиться в действие ручным, электрическим или пневматическим способом для удовлетворения потребностей различных случаев применения.
Конструкция и принцип работы
Конструкция: Фланцевый высокотемпературный шаровой кран с цельным корпусом в основном состоит из корпуса, шара, седла, передаточного механизма и других частей. Шар соединен с приводным механизмом через шток, а седло и шар взаимодействуют, образуя уплотнительную поверхность. Корпус имеет цельную конструкцию с фланцевым соединением, непосредственно присоединяемую к трубопроводу.
Принцип работы: Когда передаточный механизм поворачивает шар на 90 градусов, сквозные отверстия на шаре и канал в корпусе совмещаются или смещаются, обеспечивая таким образом прохождение среды. В закрытом состоянии шар и седло плотно прилегают друг к другу, образуя уплотнительную поверхность, предотвращающую утечку среды.
Основные наружные размеры
| Модель | Размер (мм) | Размеры (мм) | ||||||||
| Q41F/H/Y-150Lb Q341 F/H/Y-150Lb Q641 F/H/Y-150Lb | дюйм | DN | L | D | D1 | D2 | b | Z-Φd | H | W |
| 3/4″ | 20 | 117 | 98 | 70 | 43 | 12 | 4-Φ15 | 75 | 130 | |
| 1″ | 25 | 127 | 108 | 79,5 | 51 | 12 | 4-Φ15 | 85 | 150 | |
| 1 1/4″ | 32 | 140 | 117 | 89 | 64 | 13 | 4-Φ15 | 96 | 190 | |
| 1 1/2″ | 40 | 165 | 127 | 98,5 | 73,2 | 15 | 4-Φ15 | 107 | 230 | |
| 2″ | 50 | 178 | 152 | 120,7 | 92 | 16 | 4-Φ19 | 118 | 240 | |
| 2 1/2″ | 65 | 190 | 177,8 | 139,7 | 104,7 | 18 | 4-Φ19 | 145 | 280 | |
| 3″ | 80 | 203 | 190,5 | 152,4 | 127 | 19 | 4-Φ19 | 160 | 310 | |
| 4″ | 100 | 229 | 229 | 190,5 | 157 | 24 | 8-Φ19 | 185 | 330 | |
| 5″ | 125 | 356 | 254 | 216 | 185,7 | 26 | 8-Φ22 | 230 | 600 | |
| 6″ | 150 | 394 | 279 | 241,3 | 216 | 26 | 8-Φ22 | 260 | 800 | |
| 8″ | 200 | 457 | 343 | 298,5 | 270 | 29 | 8-Φ22 | 310 | 1000 | |
| 10″ | 250 | 533 | 406 | 362 | 324 | 31 | 12-Φ25 | 350 | 1200 | |
| Модель | Размер (мм) | Размеры (мм) | ||||||||
| Q41F/H/Y-300Lb Q341 F/H/Y-300Lb Q641 F/H/Y-300Lb | дюйм | DN | L | D | D1 | D2 | b | Z-Φd | H | W |
| 1/2″ | 15 | 140 | 95 | 66,5 | 35 | 15 | 4-Φ15 | 72 | 115 | |
| 3/4″ | 20 | 152 | 117 | 82,5 | 43 | 16 | 4-Φ19 | 75 | 130 | |
| 1″ | 25 | 165 | 124 | 89 | 51 | 18 | 4-Φ19 | 85 | 150 | |
| 1 1/4″ | 32 | 178 | 133 | 98,5 | 64 | 19,5 | 4-Φ19 | 95 | 180 | |
| 1 1/2″ | 40 | 190 | 156 | 114,3 | 73,2 | 21 | 4-Φ22 | 110 | 230 | |
| 2″ | 50 | 216 | 165 | 127 | 92 | 23 | 8-Φ19 | 120 | 240 | |
| 2 1/2″ | 65 | 241 | 190,5 | 149,4 | 104,7 | 26 | 8-Φ22 | 150 | 280 | |
| 3″ | 80 | 283 | 210 | 168,5 | 127 | 29 | 8-Φ22 | 165 | 310 | |
| 4″ | 100 | 305 | 254 | 200,2 | 157 | 32 | 8-Φ22 | 190 | 330 | |
| 5″ | 125 | 381 | 279 | 235 | 185,7 | 35 | 8-Φ22 | 240 | 600 | |
| 6″ | 150 | 403 | 318 | 270 | 216 | 37 | 12-Φ22 | 270 | 800 | |
| 8″ | 200 | 502 | 381 | 330 | 270 | 42 | 12-Φ25 | 315 | 1000 | |
| 10″ | 250 | 568 | 445 | 387,5 | 324 | 48 | 16-Φ29 | 380 | 1200 | |
