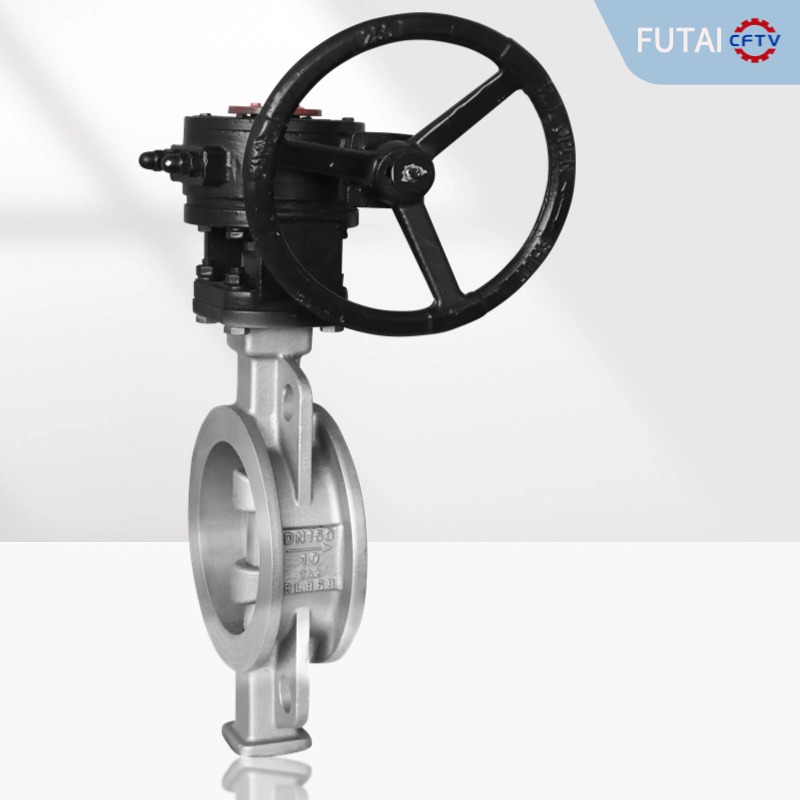

Титан
Описание продукта Описание продукта: Основные преимущества титановых клапанов — это сверхвысокая коррозионная стойкость, малый вес и высокая прочность, превосходная устойчивость к высоким и низким температурам, а также адаптивность к высокой коррозии и суровым условиям эксплуатации, ...
Описание
маркер
Описание продукта
Описание продукта: Основные преимущества титановых клапанов — это сверхвысокая коррозионная стойкость, малый вес и высокая прочность, превосходная устойчивость к высоким и низким температурам, а также адаптивность к высокой коррозии и суровым условиям эксплуатации, таким как сильные кислоты, сильные щелочи и морская вода. Наиболее часто используемые марки: TA1, TA2 и TA3.
Применение
Размеры между торцами: ANSI B16.10
Размеры фланца: ANSI B16.5
Размеры приварного соединения: ANSI B16.25
Конструкция и изготовление: ANSI B16.34
Испытание под давлением: API 598
Материалы: TA1, TA2, TA3
Фильтр Y-образного типа, класс 150
| NPS | in | 1/2 | 3/4 | 1 | 11/2 | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 |
| d | mm | 13 | 19 | 25 | 38 | 51 | 64 | 76 | 102 | 152 | 203 | 254 | 305 |
| L(RF) | mm | 112 | 117 | 127 | 165 | 203 | 216 | 241 | 292 | 406 | 495 | 622 | 698 |
| d1 | mm | 35 | 43 | 51 | 73 | 92 | 105 | 127 | 157 | 216 | 270 | 324 | 381 |
| d2 | mm | 60.5 | 70 | 79.5 | 98.5 | 120.5 | 139.5 | 152.5 | 190.5 | 241.5 | 298.5 | 362 | 432 |
| D | mm | 89 | 98 | 108 | 127 | 152 | 178 | 190 | 229 | 279 | 343 | 406 | 483 |
| b | mm | 11 | 12 | 12 | 15 | 16 | 18 | 19 | 24 | 26 | 29 | 31 | 32 |
| n-Фd | mm | 4-16 | 4-16 | 4-16 | 4-16 | 4-19 | 4-19 | 4-19 | 8-19 | 8-22 | 8-22 | 12-26 | 12-26 |
| H | mm | 63 | 70 | 85 | 101 | 146 | 156 | 175 | 227 | 283 | 372 | 443 | 495 |
Фильтр Y-образного типа, класс 300
| NPS | in | 1/2 | 3/4 | 1 | 11/2 | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 |
| d | mm | 13 | 19 | 25 | 38 | 51 | 64 | 76 | 102 | 152 | 203 | 254 | 305 |
| L(RF) | mm | 152 | 178 | 203 | 229 | 267 | 292 | 318 | 356 | 444 | 559 | 622 | 711 |
| d1 | mm | 35 | 43 | 51 | 73 | 92 | 105 | 127 | 157 | 216 | 270 | 324 | 381 |
| d2 | mm | 66.5 | 82.5 | 89 | 114.5 | 127 | 149 | 168.5 | 200 | 270 | 330 | 387.5 | 451 |
| D | mm | 95 | 117 | 124 | 156 | 165 | 190 | 210 | 254 | 318 | 381 | 445 | 521 |
| b | mm | 15 | 16 | 18 | 21 | 23 | 26 | 29 | 32 | 37 | 42 | 48 | 51 |
| n-Фd | mm | 4-16 | 4-19 | 4-19 | 4-22 | 8-19 | 8-22 | 8-22 | 8-22 | 12-22 | 12-25 | 16-29 | 16-32 |
| H | mm | 63 | 70 | 85 | 120 | 151 | 162 | 175 | 235 | 295 | 396 | 485 | 610 |
Фильтр типа Y, класс 600
| NPS | in | 1/2 | 3/4 | 1 | 11/2 | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 |
| d | mm | 13 | 19 | 25 | 38 | 51 | 64 | 76 | 102 | 152 | 203 | 254 | 305 |
| L(RF) | mm | 165 | 190 | 216 | 241 | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 |
| d1 | mm | 35 | 43 | 51 | 73 | 92 | 105 | 127 | 157 | 216 | 270 | 324 | 381 |
| d2 | mm | 66.7 | 82.6 | 88.9 | 114.3 | 127 | 149 | 168.5 | 216 | 292 | 349 | 432 | 489 |
| D | mm | 95 | 115 | 125 | 241 | 165 | 190 | 210 | 273 | 356 | 419 | 508 | 559 |
| b | mm | 14.3 | 16 | 17.5 | 22.3 | 26 | 29 | 32 | 38 | 48 | 56 | 64 | 67 |
| n-Фd | mm | 4-16 | 4-16 | 4-16 | 4-22 | 8-19 | 8-22 | 8-22 | 8-25 | 12-29 | 12-32 | 16-35 | 20-35 |
| H | mm | 87 | 105 | 114 | 130 | 210 | 240 | 260 | 310 | 390 | 470 | 650 | 740 |
связаться с нами
Сопутствующие популярные продукты
Шаровой кран на опорных цапфах
Описание продукта Шаровой кран на цапфах представляет собой высокоэффективную запорну...
Супераустенитная сталь
Описание продукта Описание продукта: Сверхаустенитная нержавеющая сталь с более высок...
Дисковый затвор из дуплексной стали
Описание продукта Описание продукта: Дуплексная нержавеющая сталь (ДНС) — это ферритн...
Дисковые затворы из нержавеющей стали
Описание продукта Описание товара: Запорный клапан с зонтичным зубчатым механизмом — ...
Никель
Описание продукта Описание продукта: Никелевые клапаны — это промышленные клапаны, из...
Фильтрационный клапан для химической промышленности
Описание продукта Описание товара: Y-образный фильтр в нефтехимической промышленности...
Запорный клапан по стандарту ASME
Описание товара Фланцевый шаровой клапан ASME — это клапан, разработанный и изготовле...
Запорный клапан по стандарту ГОСТ
Описание продукта Запорный фланцевый клапан ГОСТ (ГОСТ) — это клапан, разработанный и...
Шаровые краны двухсоставные
Применение Межторцевые размеры: ANSI B16.10 Присоединительные размеры фланцев: ANSI B...
Запорный клапан с маховиком
Описание продукта Маховик — наиболее распространенный способ управления шаровыми клап...
Кованая стальная задвижка с мягким уплотнением
Описание продукта Аннотация: Задвижка из кованой стали с мягким уплотнением изготавли...

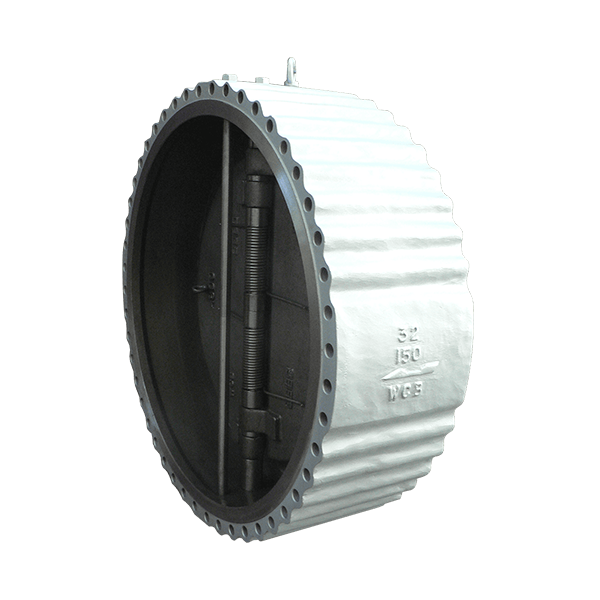

Обратный клапан межфланцевого типа из нержавеющей стали
