Инконель
Описание продукта Описание продукта: Инконель — это аустенитный высокотемпературный/коррозионностойкий суперсплав на основе никеля и хрома (зарегистрированная торговая марка компании Special Metals), который содержит никель (обычно ≥ 50%) и упрочнен такими элементами, как хром, молибден,...
Описание
маркер
Описание продукта
Описание продукта: Инконель — это аустенитный высокотемпературный/коррозионностойкий суперсплав на основе никеля и хрома (зарегистрированная торговая марка компании Special Metals), который содержит никель (обычно ≥ 50%) и упрочнен такими элементами, как хром, молибден, ниобий, титан и др. Он обладает высокой прочностью при высоких температурах, коррозионной стойкостью и стойкостью к окислению. В области клапанов обычно используются марки 600, 625, 718 и др., подходящие для экстремальных условий эксплуатации.
Применение
Размеры между торцами: ANSI B16.10
Размеры фланца: ANSI B16.5
Размеры приварного соединения: ANSI B16.25
Конструкция и изготовление: ANSI B16.34
Испытание под давлением: API 598
Материалы: 600, 625, 718
Класс 150 Стальной шаровой клапан API 600
| NPS | in | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| d | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L(RF) | mm | 203 | 216 | 241 | 292 | 356 | 406 | 495 | 622 | 698 |
| d1 | mm | 92.1 | 104.8 | 127 | 157.2 | 185.7 | 215.9 | 269.9 | 323.8 | 381 |
| d2 | mm | 120.7 | 139.7 | 152.4 | 190.5 | 215.9 | 241.3 | 298.5 | 362 | 431.8 |
| D | mm | 150 | 180 | 190 | 230 | 255 | 280 | 345 | 405 | 485 |
| b | mm | 19.5 | 22.7 | 24.3 | 24.3 | 24.3 | 25.9 | 29 | 30.6 | 32.2 |
| n-Фd | mm | 4-19 | 4-19 | 4-19 | 4-19 | 8-22 | 8-22 | 8-22 | 12-25 | 12-25 |
| H | mm | 300 | 340 | 360 | 420 | 460 | 500 | 590 | 710 | 810 |
| H1 | mm | 556 | 658 | 805 | 955 |
Класс 300 Стальные шаровые клапаны API 600
| NPS | in | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| d | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L(RF) | mm | 267 | 292 | 318 | 356 | 400 | 444 | 559 | 622 | 711 |
| d1 | mm | 92.1 | 104.8 | 127 | 157.2 | 185.7 | 215.9 | 269.9 | 323.8 | 381 |
| d2 | mm | 127 | 149.2 | 168.3 | 200 | 235 | 269.9 | 330.2 | 387.4 | 450.8 |
| D | mm | 165 | 190 | 210 | 255 | 280 | 320 | 380 | 445 | 520 |
| b | mm | 22.7 | 25.9 | 29 | 32.2 | 35.4 | 37 | 41.7 | 48.1 | 51.3 |
| n-Фd | mm | 8-19 | 8-22 | 8-22 | 8-22 | 8-22 | 12-22 | 12-25 | 16-29 | 16-32 |
| H | mm | 330 | 360 | 400 | 450 | 500 | 540 | 670 | 855 | 920 |
| H1 | mm | 690 | 950 | 990 | 1080 |
Класс 600 Стальные шаровые клапаны API 600
| NPS | in | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| d | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L(RF) | mm | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 |
| d1 | mm | 92.1 | 104.8 | 127 | 157.2 | 185.7 | 215.9 | 269.9 | 323.8 | 381 |
| d2 | mm | 127 | 149.2 | 168.3 | 215.9 | 266.7 | 292.1 | 349.2 | 431.8 | 489 |
| D | mm | 165 | 190 | 210 | 275 | 330 | 355 | 420 | 510 | 560 |
| b | mm | 27.4 | 30.6 | 33.8 | 40.1 | 46.5 | 49.7 | 57.6 | 65.5 | 68.7 |
| n-Фd | mm | 8-19 | 8-22 | 8-22 | 8-25 | 8-29 | 12-29 | 12-32 | 16-35 | 20-35 |
| H | mm | 360 | 400 | 440 | 500 | 600 | 720 | 800 | 8700 | 940 |
| H1 | mm | 575 | 660 | 820 | 960 | 1040 | 1280 |
Класс 900 Стальные шаровые клапаны API 600
| NPS | in | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 |
| d | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| L(RF) | mm | 368 | 419 | 381 | 457 | 559 | 610 | 737 | 838 |
| d1 | mm | 92.1 | 104.8 | 127 | 157.2 | 185.7 | 215.9 | 269.9 | 323.8 |
| d2 | mm | 165.1 | 190.5 | 190.5 | 235 | 279.4 | 317.5 | 393.7 | 469.9 |
| D | mm | 215 | 245 | 240 | 290 | 350 | 380 | 470 | 545 |
| b | mm | 38.1 | 41.1 | 38.1 | 44.5 | 51 | 56 | 64 | 70 |
| n-Фd | mm | 8-26 | 8-29 | 8-26 | 8-32 | 8-35 | 12-32 | 12-39 | 16-39 |
| H | mm | 480 | 520 | 564 | 685 | 780 | 950 | ||
| H1 | mm | 630 | 720 | 840 | 1015 | 1100 | 1185 |
связаться с нами
Сопутствующие популярные продукты
Задвижка по стандарту JIS 10K 20K
Описание продукта Краткое описание: Задвижки серий JIS 10K и 20K — это запорные клапа...
Фильтрационный клапан Y-образного типа из стали WCB
Описание продукта Описание товара: Фильтр WCB — это фильтрующее устройство, изготовле...

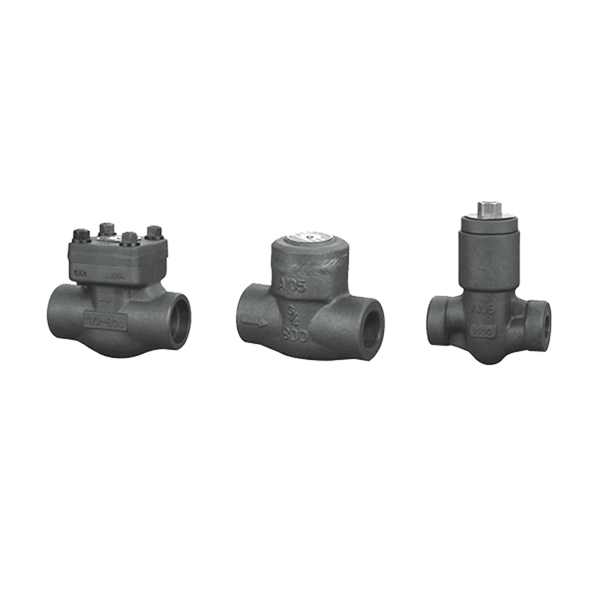

Кованый стальной поворотный обратный клапан
