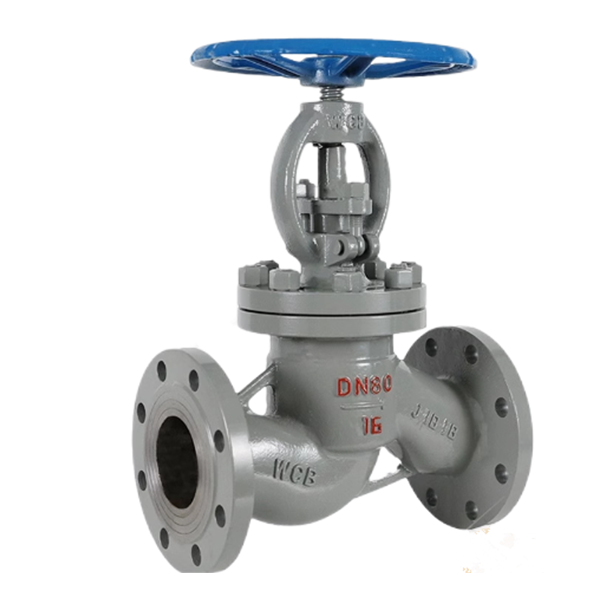

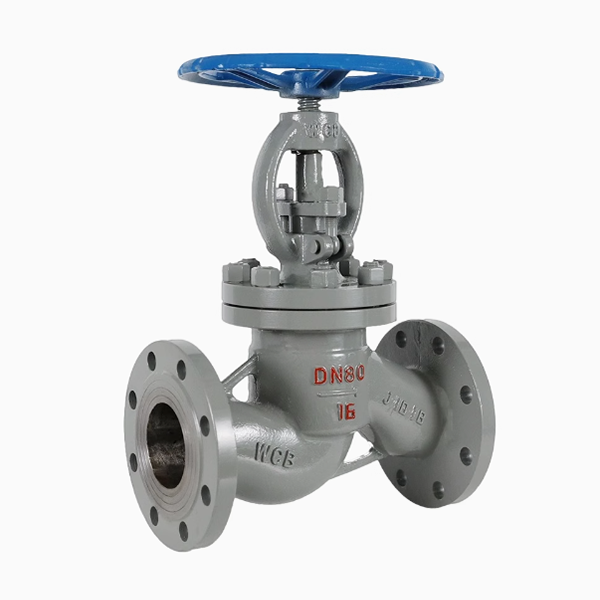

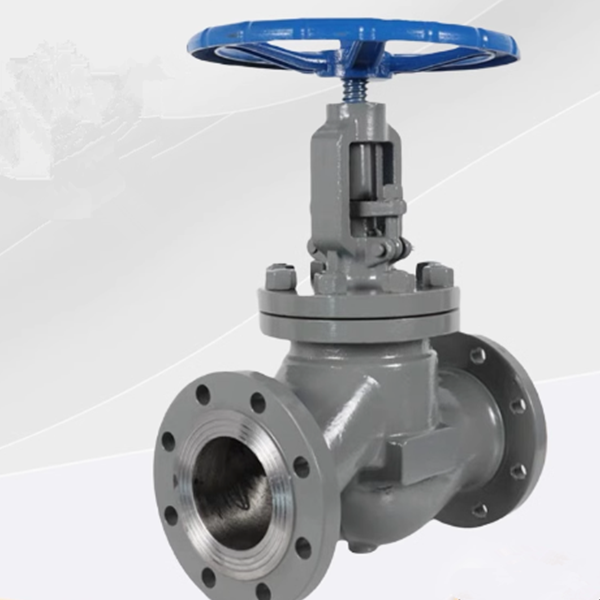

Запорный клапан по стандарту ГОСТ
Описание продукта Запорный фланцевый клапан ГОСТ (ГОСТ) — это клапан, разработанный и изготовленный в соответствии с российскими государственными стандартами (ГОСТ), который устанавливается на трубопроводах через фланцевые соединения для перекрытия, соединения или регулирования поток...
Описание
маркер
Описание продукта
Запорный фланцевый клапан ГОСТ (ГОСТ) — это клапан, разработанный и изготовленный в соответствии с российскими государственными стандартами (ГОСТ), который устанавливается на трубопроводах через фланцевые соединения для перекрытия, соединения или регулирования потока среды.
Применение
Диапазон размеров: DN15 ~ DN300
Диапазон классов: PN16 ~ PN100
Материалы: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M, CN7M, LC1, LC2, LC3, LCB, LCC, Monel, сплавы 20#, 4A, 5A и др.
Монтажные размеры: ГОСТ 12815-80 / ГОСТ 33259-2015.
Конец фланца Размер: ГОСТ 33259-2015.
Размеры для стыковой сварки: ГОСТ 12821-80.
Проектирование и производство: ГОСТ 5762-2002.
Испытание давлением: API 598
ПН 16 РОСТ Стальной шаровой клапан
| Diameter | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| d | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L(RF) | mm | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 750 | 850 | 950 |
| d1 | mm | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | 375 | 435 | 485 |
| d2 | mm | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
| D | mm | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 465 | 520 | 580 |
| b | mm | 18 | 18 | 20 | 20 | 22 | 22 | 24 | 26 | 28 | 30 | 32 |
| n-Фd | mm | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 |
| H | mm | 280 | 327 | 355 | 415 | 460 | 510 | 588 | 725 | 925 | 1030 | 1170 |
ПН 25 Стальные шаровые клапаны ГОСТ
| Diameter | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| d | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L(RF) | mm | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 750 | 850 | 950 |
| d1 | mm | 100 | 120 | 135 | 160 | 188 | 218 | 278 | 332 | 390 | 448 | 505 |
| d2 | mm | 120 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 |
| D | mm | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 485 | 550 | 610 |
| b | mm | 20 | 22 | 24 | 24 | 26 | 28 | 30 | 32 | 34 | 38 | 40 |
| n-Фd | mm | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 | 16-33 | 16-36 |
| H | mm | 350 | 400 | 355 | 415 | 460 | 510 | 710 | 786 | 925 | 1030 | 1170 |
| H1 | mm | 690 | 950 | 990 | 1080 |
ПН40 Стальные шаровые клапаны ГОСТ
| Diameter | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| d | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L(RF) | mm | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 750 | 850 | 950 |
| d1 | mm | 100 | 120 | 135 | 160 | 188 | 218 | 282 | 345 | 408 | 465 | 535 |
| d2 | mm | 125 | 145 | 160 | 190 | 220 | 250 | 320 | 385 | 450 | 510 | 570 |
| D | mm | 160 | 180 | 195 | 230 | 270 | 300 | 375 | 445 | 510 | 570 | 655 |
| b | mm | 20 | 22 | 24 | 24 | 26 | 28 | 34 | 38 | 42 | 46 | 50 |
| n-Фd | mm | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-30 | 12-33 | 16-33 | 16-36 | 16-39 |
| H | mm | 373 | 408 | 436 | 480 | 558 | 611 | 720 | 665 | 720 | 860 | 10100 |
