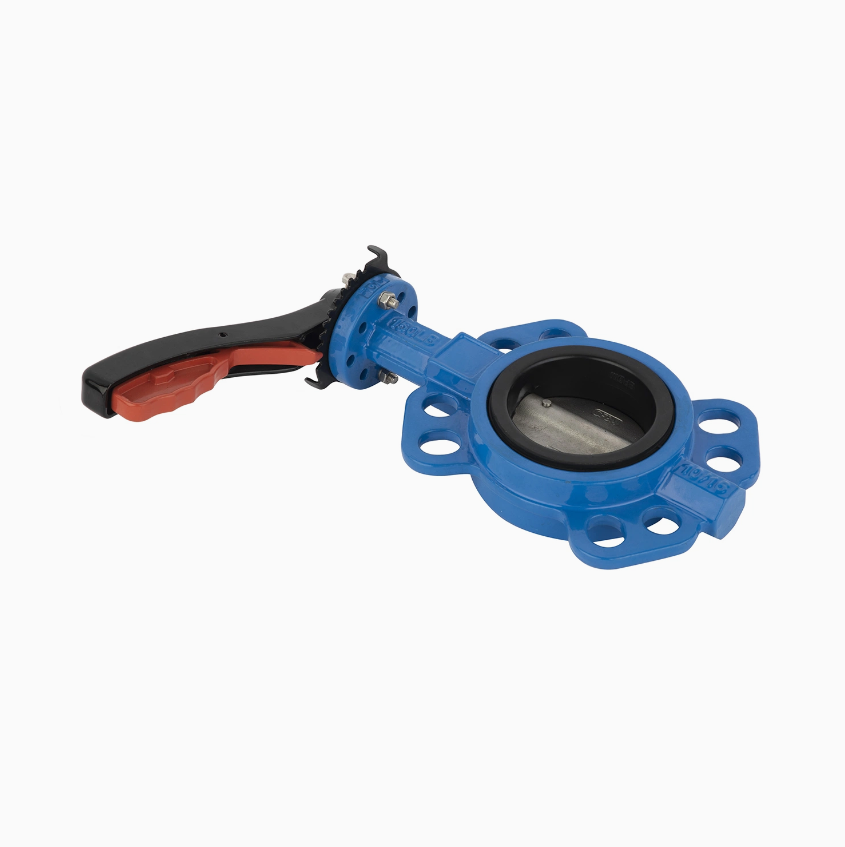

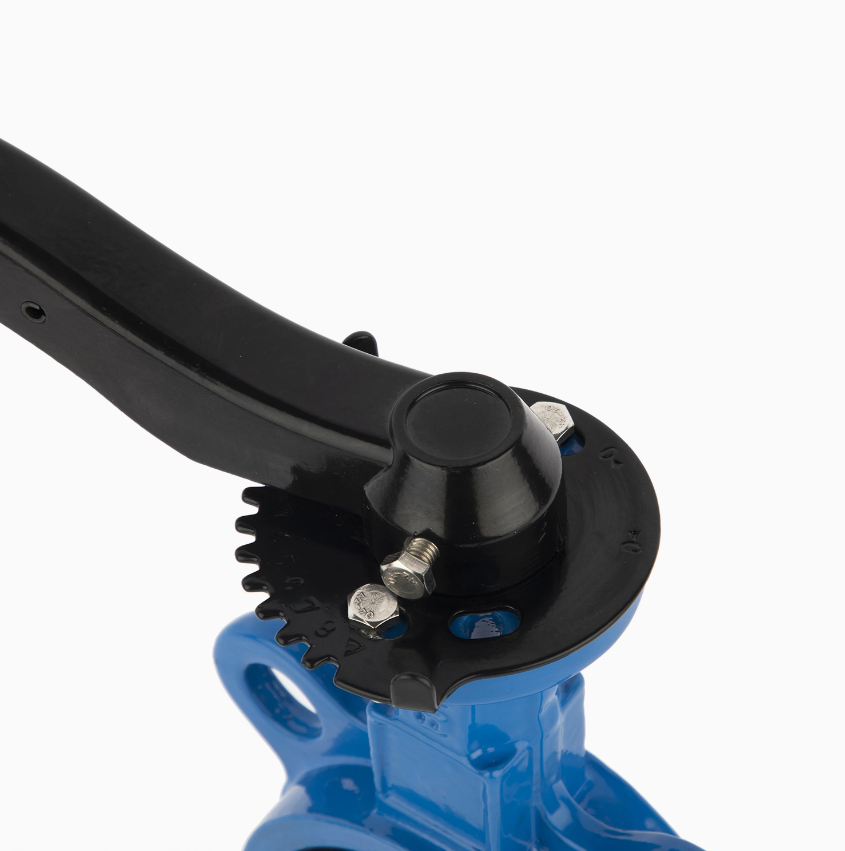

Дисковые затворы с проушинами
Описание продукта Описание товара: Запорный клапан с зонтичным зубчатым механизмом — это основной тип запорного клапана, приводимый в движение зонтичным зубчатым механизмом. Он использует характеристики замедления и увеличения усилия зонтичного зубчатого механизма (конической шестерн...
Описание
маркер
Описание продукта
Описание товара: Запорный клапан с зонтичным зубчатым механизмом — это основной тип запорного клапана, приводимый в движение зонтичным зубчатым механизмом. Он использует характеристики замедления и увеличения усилия зонтичного зубчатого механизма (конической шестерни) для усиления рабочего крутящего момента и изменения направления передачи, обеспечивая точное открытие и закрытие заслонки на 90°. Основные преимущества: экономия трудозатрат при эксплуатации, стабильный крутящий момент, надежное уплотнение и адаптивность к промышленным трубопроводам большого диаметра, среднего и высокого давления, а также частой эксплуатации. Это предпочтительное регулирующее оборудование для клапанов большого диаметра, сочетающее в себе экономичность и практичность.
Применение
Диапазон размеров: 2–24 дюйма
Диапазон давления: 150–300 фунтов
Материалы: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M, CN7M, LC1LC2, LC3, LCB, LCC, Monel, сплавы 20#, 4A, 5A, C95800, C95500 и др.
Габариты между торцами: ANSI B16.10
Размеры фланцевого соединения: ANSI B16.5
Размеры приварного соединения: ANSI B16.25
Проектирование и изготовление: API 609
Испытание под давлением: API598
Запорные клапаны класса 150 из углеродистой стали
| NPS | in | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
| d | mm | 51 | 76 | 102 | 152 | 203 | 254 | 305 | 337 | 387 | 438 | 489 | 591 |
| L(RF) | mm | 43 | 48 | 54 | 57 | 64 | 71 | 81 | 92 | 102 | 114 | 127 | 154 |
| d1 | mm | 92 | 127 | 157 | 216 | 270 | 324 | 381 | 413 | 470 | 533 | 584 | 692 |
| d2 | mm | 120.5 | 152.5 | 190.5 | 241.5 | 298.5 | 362 | 432 | 476 | 540 | 578 | 635 | 749.5 |
| D | mm | 152 | 190 | 229 | 279 | 343 | 406 | 483 | 533 | 597 | 635 | 699 | 813 |
| b | mm | 16 | 19 | 24 | 26 | 29 | 31 | 32 | 35 | 37 | 40 | 43 | 48 |
| n-Фd | mm | 4-19 | 4-19 | 8-19 | 8-22 | 8-22 | 12-25 | 12-25 | 12-29 | 16-29 | 16-32 | 20-32 | 20-35 |
| H | mm | 225 | 255 | 285 | 332 | 386 | 427 | 498 | 510 | 540 | 585 | 642 | 693 |
| H1 | mm | 112 | 126 | 146 | 170 | 218 | 245 | 290 | 316 | 352 | 386 | 415 | 482 |
Поворотные задвижки из углеродистой стали класса 300
| NPS | in | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
| d | mm | 76 | 102 | 152 | 203 | 254 | 305 | 337 | 387 | 432 | 483 | 584 |
| L(RF) | mm | 48 | 54 | 59 | 73 | 83 | 92 | 117 | 133 | 149 | 159 | 181 |
| d1 | mm | 127 | 157 | 216 | 270 | 324 | 381 | 413 | 470 | 533 | 584 | 692 |
| d2 | mm | 168.5 | 200 | 270 | 330 | 387.5 | 451 | 514.5 | 571.5 | 628.5 | 686 | 813 |
| D | mm | 210 | 254 | 318 | 381 | 445 | 521 | 584 | 648 | 711 | 775 | 914 |
| b | mm | 29 | 32 | 37 | 42 | 48 | 51 | 54 | 58 | 61 | 64 | 70 |
| n-Фd | mm | 8-22 | 8-22 | 12-22 | 12-25 | 16-29 | 16-32 | 20-32 | 20-35 | 24-35 | 24-35 | 24-41 |
| H | mm | 265 | 290 | 355 | 418 | 456 | 498 | 547 | 582 | 651 | 704 | 780 |
| H1 | mm | 130 | 150 | 185 | 236 | 273 | 313 | 338 | 392 | 420 | 465 | 532 |
