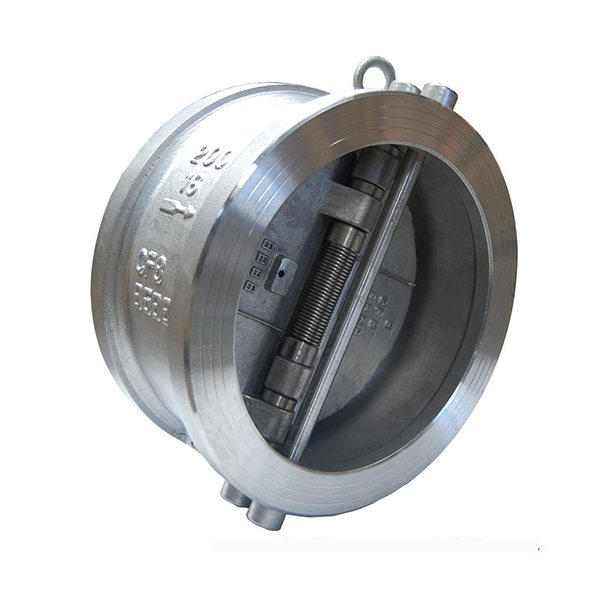

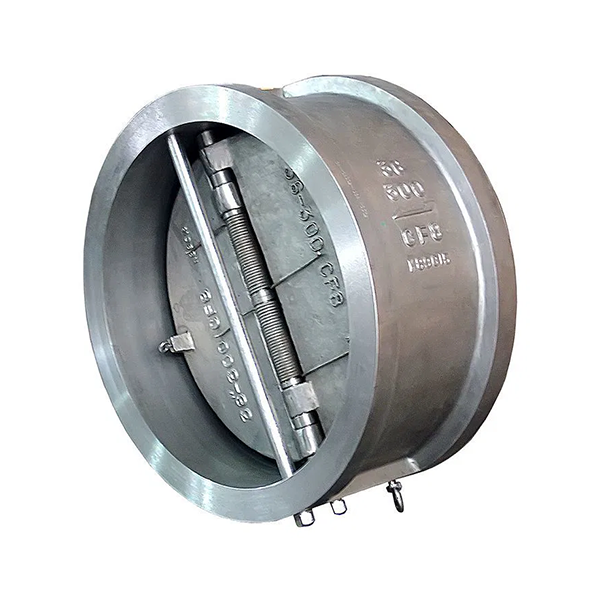

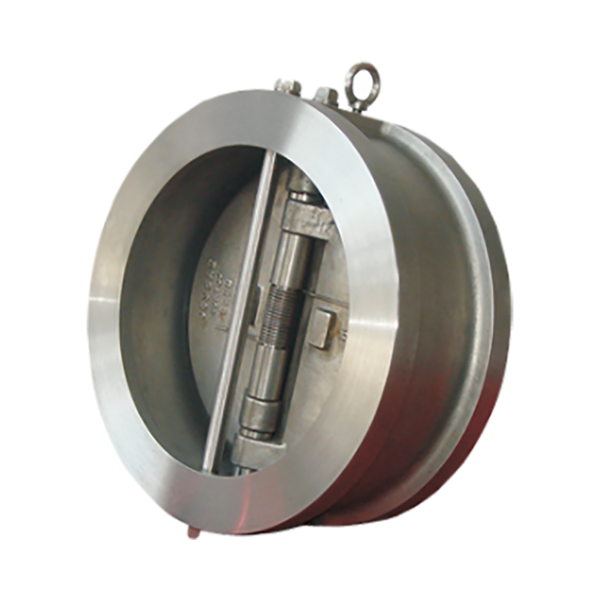

Двухстворчатый обратный клапан межфланцевого типа
Обратный клапан с двумя лопастями Описание: Принцип работы обратного клапана с двумя лопастями основан на направлении потока среды и автоматическом вращении заслонки клапана. Когда среда течет в положительном направлении, давление среды толкает клапан, заставляя его вращаться вокруг оси в ...
Описание
маркер
Обратный клапан с двумя лопастями
Описание: Принцип работы обратного клапана с двумя лопастями основан на направлении потока среды и автоматическом вращении заслонки клапана. Когда среда течет в положительном направлении, давление среды толкает клапан, заставляя его вращаться вокруг оси в открытое положение, и среда проходит плавно; когда поток среды прекращается или поток идет в противоположном направлении, клапан поворачивается обратно в закрытое положение под действием силы пружины или давления среды, перекрывая путь потока среды и предотвращая обратный поток.
Эксплуатационные характеристики
Хорошая герметизация: конструкция с двумя лопастями в сочетании с высококачественным уплотнительным материалом обеспечивает хорошую герметизацию клапана в закрытом состоянии.
Низкое сопротивление потоку: обтекаемая конструкция каналов снижает сопротивление потоку среды и повышает пропускную способность клапана.
Низкий уровень шума: рациональная конструкция внутренних каналов корпуса клапана снижает шум потока среды.
Простота установки: конструкция с зажимным соединением упрощает процесс монтажа и повышает эффективность установки.
Широкий спектр применения: подходит для воды, масла, газа и других сред, для различных условий эксплуатации.
Выбор материала
В производстве двухпластинчатых обратных клапанов обычно используются литая сталь, нержавеющая сталь и т. д. Выбор конкретного материала зависит от природы среды, рабочего давления и температуры, а также других факторов. Например, для агрессивных сред можно выбрать нержавеющую сталь; для условий высокого давления и высокой температуры можно выбрать высокопрочную легированную сталь.
Характеристики и преимущества
1.2"~48" (DN50~DN1200)
2.W.P.: Класс 150-2500/PN10-420
3.W. Температура: -20ºC ~ 400ºC (-4ºF ~ 752ºF)
4.Конструкция: API 6D
5.Размеры фланца: ASME B16.5
6.Расстояние между торцами: ASME B16.10
7.Контроль и испытания: API 598/API 6D
8.Материал: WCB, WC6, WC9, LCB, CF8, CF3, CF8M, CF3M, CN7M, Monel и Hast и др.
9.Диаметры и шток: WCB, SS304, SS316, SS304L, SS316L, SS410, SS416 и др.
10.Морская добыча / Нефть / Газ / Химическая промышленность / Нефтехимия / Целлюлозно-бумажная промышленность / Водоснабжение
Сточные воды /Морской
| ITEM | ДЕТАЛИ | МАТЕРИАЛ |
| 1 | КОРПУС
ПЛАСТИНА |
ASTM A351-CF8M |
| ASTM A216 WCB | ||
| ASTM A351 CF8 | ||
| 2 |
ПРУЖИНА |
ASTM A216 WCB / ASTM A351 CF8 |
| ASTM A351 CF8M / ASTM A351 CF3M | ||
| 3 | ШАРНИРНЫЙ ШТИФТ | AISI 316 |
| 4 | СТОПОРНЫЙ ШТИФТ | AISI 304 / AISI 316 |
| 5 | ЗАГЛУШКА | |
| 6 | ПОДШИПНИК КОРПУСА | CS |
| 7 | ПЛИТОВОЙ ПОДШИПНИК | ТЕФЛОН |
| 8 | ПРУЖИННЫЙ ПОДШИПНИК | |
| 9 | РЫШКОВЫЙ БОЛТ | |
| 10 | СИДЕНЬЕ КОРПУСА | CS |
| 11 | ДЕТАЛИ | NBR / EPDM |
| SAME MATERIALS AS THE PLATE | ||
| 410SS OVERLAY / STELLITY #6 OVERLAY |
Измерение
| SIZE | 150Lb | 300Lb | 600Lb | |||
| inch | L | D | L | D | L | D |
| 2 | 60 | 103 | 60 | 110 | 60 | 110 |
| 21/2 | 67 | 122 | 67 | 129 | 67 | 129 |
| 3 | 73 | 135 | 73 | 148 | 73 | 148 |
| 4 | 73 | 173 | 73 | 180 | 79 | 192 |
| 5 | 86 | 196 | 86 | 215 | 105 | 240 |
| 6 | 98 | 222 | 98 | 250 | 136 | 265 |
| 8 | 127 | 279 | 127 | 307 | 165 | 319 |
| 10 | 146 | 339 | 146 | 361 | 213 | 399 |
| 12 | 181 | 409 | 181 | 422 | 229 | 456 |
| 14 | 184 | 450 | 222 | 485 | - | - |
| 16 | 191 | 514 | 232 | 539 | - | - |
| 18 | 203 | 549 | - | - | - | - |
| 20 | 219 | 606 | - | - | - | - |
| 24 | 222 | 717 | - | - | - | - |
