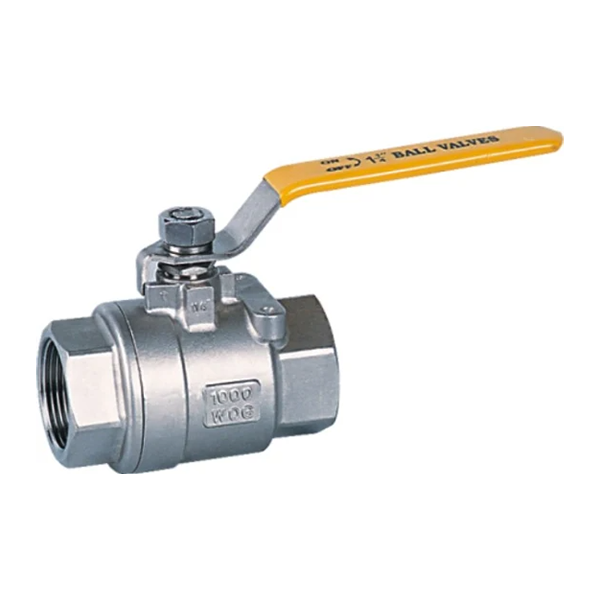

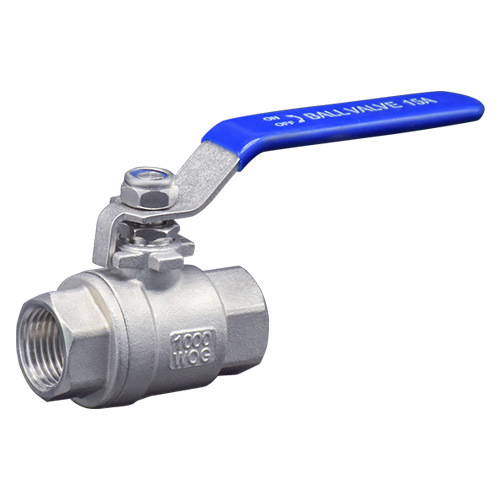

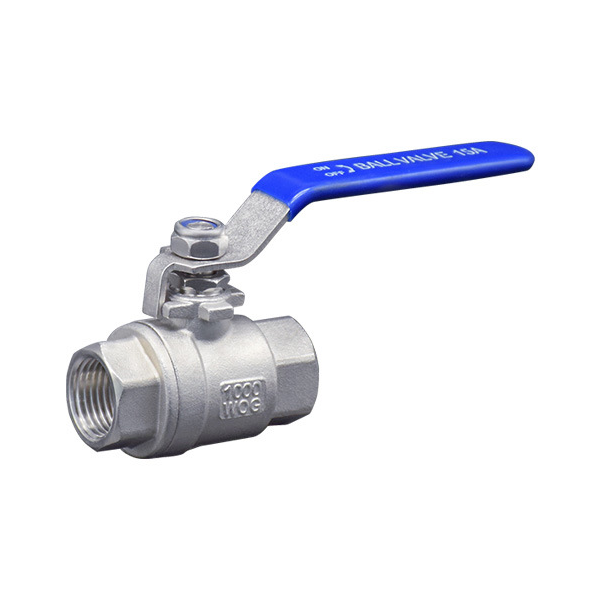

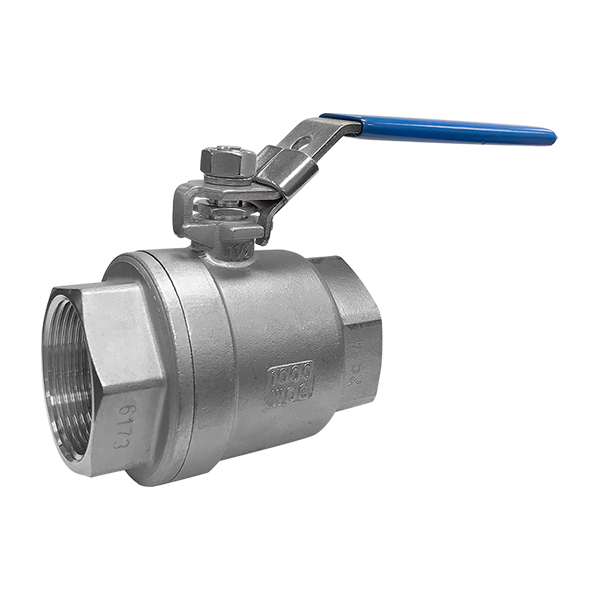

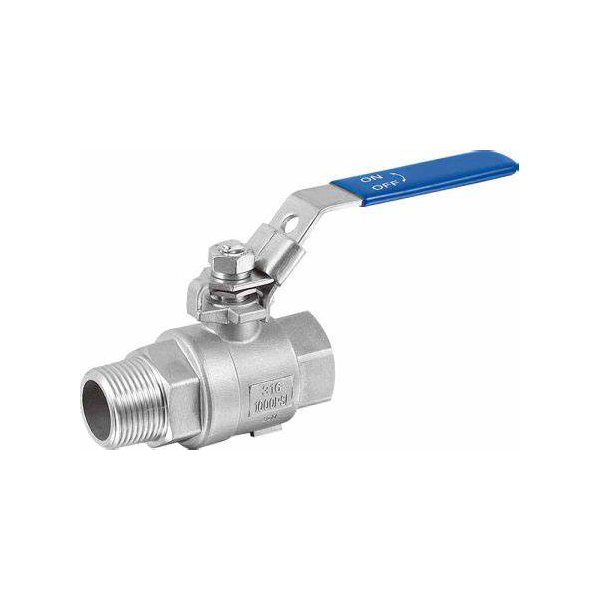

Шаровой кран двухсоставный резьбовой
Описание продукта Описание: Шаровой кран двухсоставный резьбовой широко применяется в трубопроводах химической, нефтяной, газовой, фармацевтической и других отраслей промышленности для регулирования потока среды и перекрытия трубопровода. Его небольшие габариты, малый вес, хорошая герметич...
Описание
маркер
Описание продукта
Описание: Шаровой кран двухсоставный резьбовой широко применяется в трубопроводах химической, нефтяной, газовой, фармацевтической и других отраслей промышленности для регулирования потока среды и перекрытия трубопровода. Его небольшие габариты, малый вес, хорошая герметичность, длительный срок службы и другие преимущества обеспечивают его широкое применение в промышленном производстве.
Характеристики
Стандарт резьбы: NPT, BSPT, DIN 259, DIN 2999, ISO 228 Класс A
Максимальное давление: 6,4 МПа
Диапазон температур: -20 °C ~ 232 °C
Подходящая среда: Вода, масло, воздух и некоторые коррозионные жидкости
Шток с защитой от выдувания / полный проход
Корпус, полученный литьем по выплавляемым моделям
1000 фунтов на кв. дюйм (PN64) В.М.Г.
Стандарт материала: S45C / ASTM A216 GR-WCB / DIN 1.00619
SS316 / ASTM A351 GR-CF8M / DIN 1.4408
SS304 / ASTM A351 GR-CF8 / DIN 1.4308
Основные детали и материалы
| 1 | Корпус | WCB/CF8M/CF8 | 8 | Набивка | PTFE |
| 2 | Крышка | WCB/CF8M/CF8 | 9 | Грундбукса | SS304/SS |
| 3 | Седло | PTFE | 10 | Рукоятка | SS304/SS |
| 4 | Шар | SS316/SS304/SS | 11 | Пружинная шайба | SS304/SS |
| 5 | Шток | SS316/SS304/SS | 12 | Гайка штока | SS304/SS |
| 6 | Прокладка | PTFE | 13 | Фиксатор | SS304/SS |
| 7 | Упорная шайба | PTFE | 14 | Пластиковая крышка | Пластик |
Основные размеры
| NPS | DN | D | L | W | H | Ra | Rb |
| 1/2" | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4" | 20 | 20 | 80 | 122 | 67,5 | 18 | 4 |
| 1" | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 1 1/4" | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 1 1/2" | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2" | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 2 1/2" | 65 | 64 | 185 | 210 | 128 | - | - |
| 3" | 80 | 76 | 205 | 240 | 134 | - | - |
| 4" | 100 | 100 | 240 | 314 | 160 | - | - |
