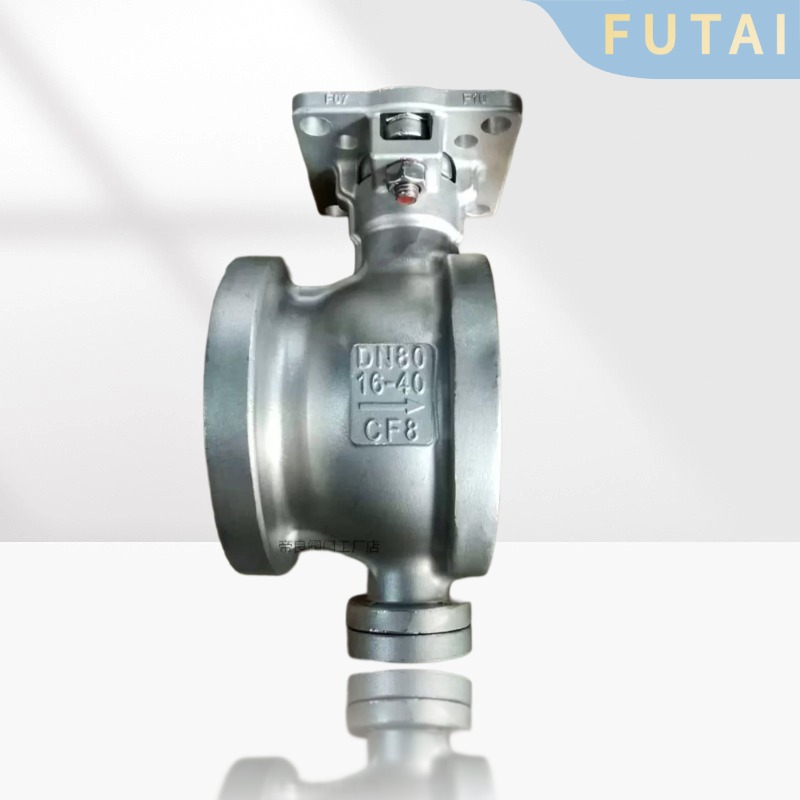

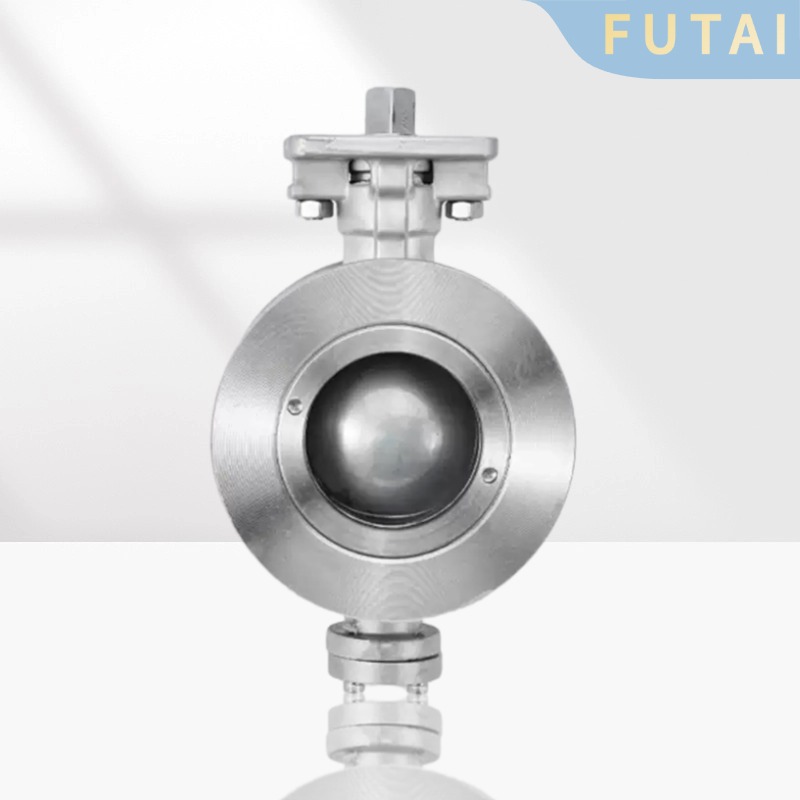

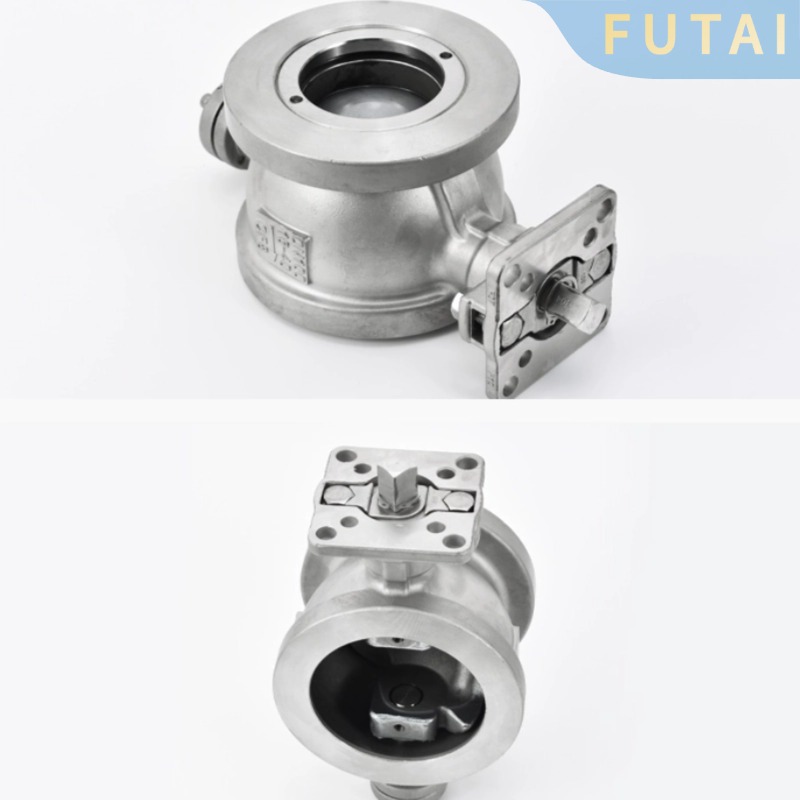

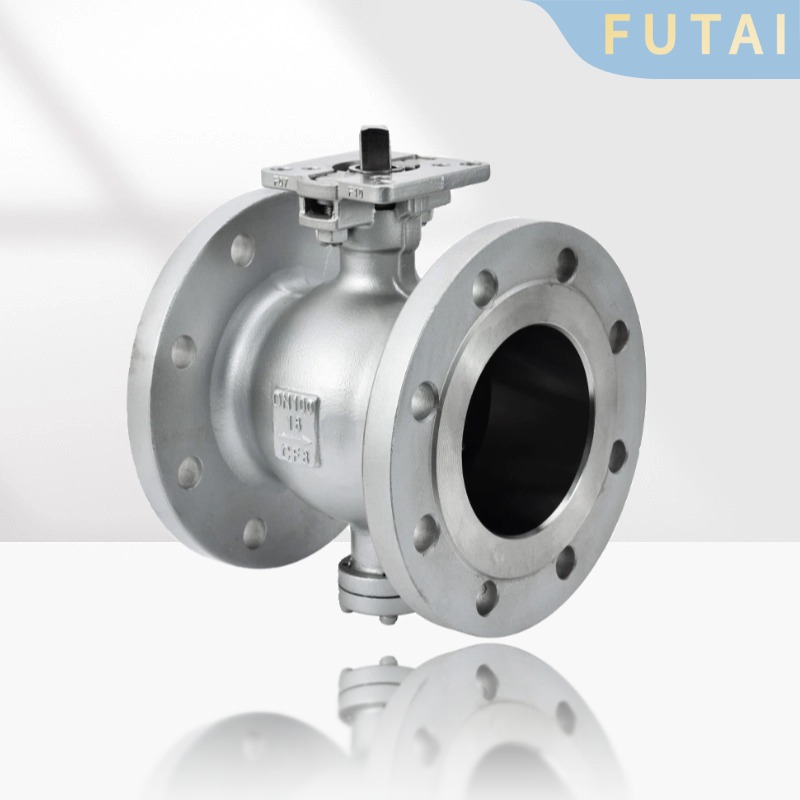

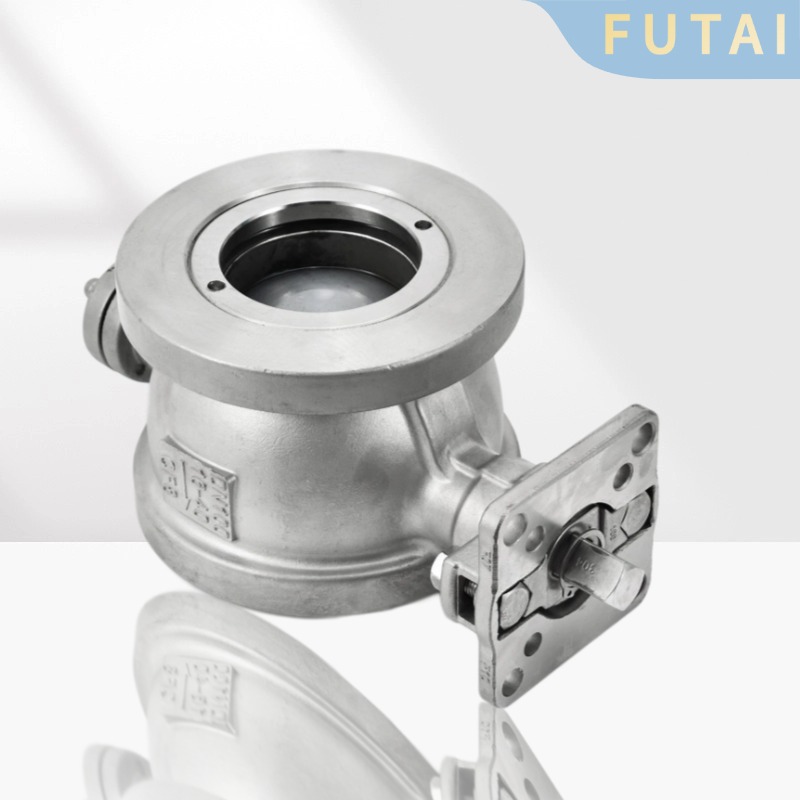

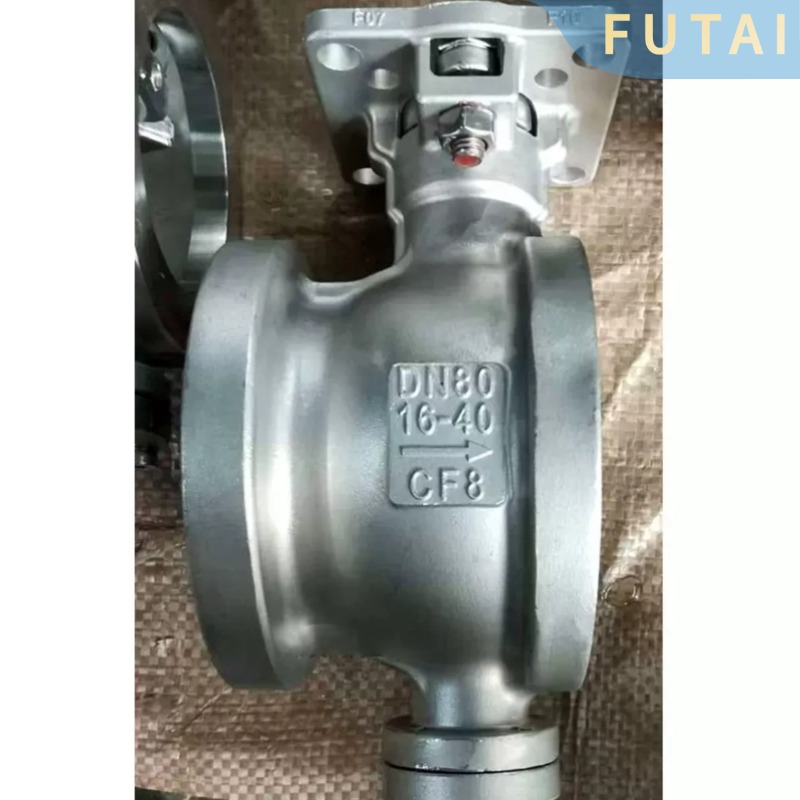

Межфланцевый шаровой кран с V-образным вырезом
Описание продукта Описание: Шаровой кран с V-образным вырезом представляет собой концентрический сегментный шаровой кран для применения в регулировании и перекрытии потока. Шаровой кран с V-образным вырезом приводится в действие пневматическим приводом с очень высокой скоростью (самое быстрое...
Описание
маркер
Описание продукта
Описание: Шаровой кран с V-образным вырезом представляет собой концентрический сегментный шаровой кран для применения в регулировании и перекрытии потока.
Шаровой кран с V-образным вырезом приводится в действие пневматическим приводом с очень высокой скоростью (самое быстрое открытие и закрытие 2~3 секунды), его также обычно называют пневматическим быстродействующим отсечным шаровым краном, и данный тип привода имеет двойного действия и одностороннего действия.
Характеристики
1.Цельный корпус предотвращает утечки, вызванные отдельными фланцами или стопорными кольцами.
2.Шток точно отшлифован для отличного сопряжения с приводом, что предотвращает качательное движение и потенциальный отказ сегментного клапана с V-образным вырезом.
3.Верхний и нижний штоки зафиксированы самосмазывающимися подшипниками, которые обладают высокой точностью вращения и хорошей стабильностью вращения.
4.Сконструирован со специально профилированным V-образным вырезом, чтобы клапан имел приблизительно равнопроцентную расходную характеристику. В то же время в процессе движения между сегментным шаром и седлом создается большое срезающее усилие. Обладает превосходной очищающей способностью и особенно подходит для применения с вязкими средами, волокнами и твердыми частицами.
5.Седло клапана предварительно нагружено тарельчатой пружиной, благодаря чему седло постоянно находится в плотном контакте с сегментным шаром, обеспечивая хорошую герметичность, оно может автоматически компенсировать износ уплотнительной пары, гарантируя надежное уплотнение.
6.Доступны покрытия азотированием / карбидом вольфрама / стеллитом / сплавом на никелевой основе для абразивных сред.
Конструкция
| 1 | Крышка | 8 | Уплотнительное кольцо |
| 2 | Прокладка | 9 | Шар с V-образным вырезом |
| 3 | Корпус | 10 | Шток |
| 4 | Букса | 11 | Верхняя направляющая втулка |
| 5 | Нижняя направляющая втулка | 12 | Набивка |
| 6 | Нижняя ось | 13 | Нажимная втулка сальника |
| 7 | Грундбукса | 14 |
Спецификация
| Номинальный диаметр (мм) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| Номинальный коэффициент расхода | 22 | 36 | 58 | 82 | 145 | 200 | 355 | 554 | 798 | 1418 | 2400 | 3900 | 6150 | 9800 |
| Номинальное давление | PN16~PN64, Класс 150~Класс 300 | |||||||||||||
| Расходная характеристика | Приблизительно равнопроцентная | |||||||||||||
| Ход | 90° | |||||||||||||
| Давление воздуха (МПа) | 0,4~0,6 | |||||||||||||
| Принадлежности | Усилители объема, позиционные передатчики, концевые выключатели, электромагнитные клапаны, маховики и т.д. опционально | |||||||||||||
По важным деталям, таким как размеры и вес, пожалуйста, обращайтесь к инженеру по продажам.
Эксплуатационные характеристики
| Погрешность процесса | Пневматический шаровой кран |
| Собственная погрешность < (%) | ±2,5 |
| Гистерезисная погрешность < (%) | 2,5 |
| Мертвая зона < (%) | 2,0 |
| Отклонение начального и конечного положения < (%) | ±2,0 |
| Отклонение номинального хода < (%) | +2,5 |
