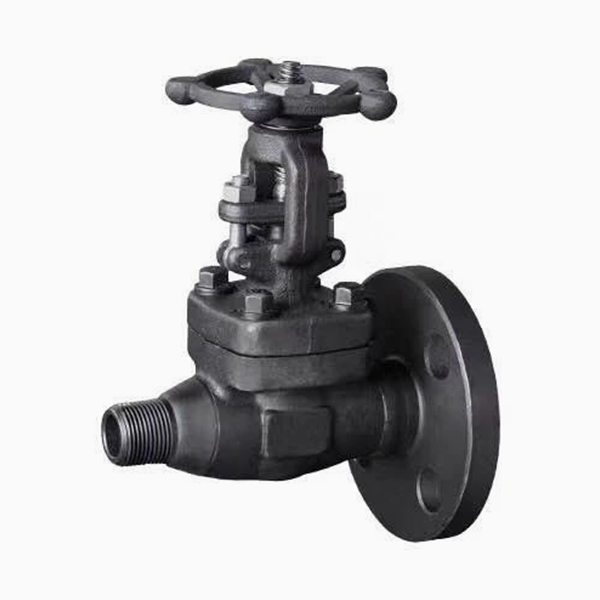

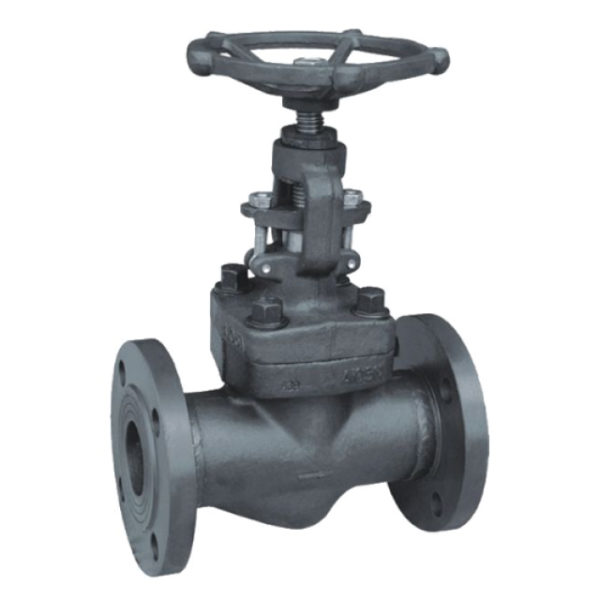

Кованый стальной запорный клапан
Описание продукта Кованый фланцевый шаровой клапан — это герметичный запорный клапан. Корпус и основные компоненты клапана изготавливаются методом цельной ковки, а сам клапан соединяется с трубопроводами посредством фланцев. В основном используется для регулирования потока или перекр...
Описание
маркер
Описание продукта
Кованый фланцевый шаровой клапан — это герметичный запорный клапан. Корпус и основные компоненты клапана изготавливаются методом цельной ковки, а сам клапан соединяется с трубопроводами посредством фланцев. В основном используется для регулирования потока или перекрытия сред в промышленных трубопроводах, но, как правило, не предназначен для регулирования расхода. Характеризуется высокой термостойкостью и прочностью.
Применение
Диапазон размеров: 1/2"-2"
Класс давления: 150 фунтов ~ 600 фунтов
Материалы: A105, F304, F304L, F316, F316L, LF1, LF2, LF3, LF9, F51, F53, F11, F22
Размеры между торцами: ANSI B16.10
Размеры фланцевого соединения: ANSI B16.5
Размеры приварного соединения: ANSI B16.25
Конструкция и изготовление: API 602
Испытание давлением: API 598
150 фунтов Кованые стальные шаровые клапаны
| NPS | in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| d | mm | 15 | 20 | 25 | 32 | 40 | 50 |
| L(RF) | mm | 108 | 117 | 127 | 140 | 165 | 203 |
| L(BW) | mm | 108 | 117 | 127 | 140 | 165 | 203 |
| d1 | mm | 35 | 43 | 51 | 64 | 73 | 92 |
| d2 | mm | 60.5 | 70 | 79.5 | 89 | 98.5 | 120.5 |
| D | mm | 89 | 98 | 108 | 117 | 127 | 152 |
| b | mm | 11 | 12 | 12 | 13 | 15 | 16 |
| n-Фd | mm | 4-16 | 4-16 | 4-16 | 4-16 | 4-16 | 4-19 |
| H | mm | 180 | 190 | 215 | 235 | 258 | 330 |
| W | mm | 100 | 100 | 100 | 135 | 135 | 200 |
Вентили шаровые из кованой стали, 300 фунтов
| NPS | in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| d | mm | 13 | 19 | 25 | 32 | 38 | 51 |
| L(RF) | mm | 152 | 178 | 203 | 216 | 229 | 267 |
| L(BW) | mm | 152 | 178 | 203 | 216 | 229 | 267 |
| d1 | mm | 35 | 43 | 51 | 64 | 73 | 92 |
| d2 | mm | 66.5 | 82.5 | 89 | 98.5 | 114.5 | 127 |
| D | mm | 95 | 117 | 124 | 133 | 156 | 165 |
| b | mm | 15 | 16 | 18 | 19 | 21 | 23 |
| n-Фd | mm | 4-16 | 4-19 | 4-19 | 4-19 | 4-22 | 8-19 |
| H | mm | 185 | 195 | 220 | 240 | 260 | 385 |
| W | mm | 100 | 100 | 135 | 135 | 160 | 200 |
Вентили из кованой стали, 600 фунтов.
| NPS | in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| d | mm | 13 | 19 | 25 | 32 | 38 | 51 |
| L(RF) | mm | 165 | 190 | 216 | 229 | 241 | 292 |
| L(BW) | mm | 165 | 190 | 216 | 229 | 241 | 292 |
| d1 | mm | 35 | 43 | 51 | 64 | 73 | 92 |
| d2 | mm | 66.5 | 82.5 | 89 | 98.5 | 114.5 | 127 |
| D | mm | 95 | 118 | 124 | 133 | 156 | 165 |
| b | mm | 15 | 16 | 18 | 21 | 23 | 26 |
| n-Фd | mm | 4-16 | 4-19 | 4-19 | 4-19 | 4-22 | 8-19 |
| H | mm | 198 | 215 | 245 | 306 | 400 | 420 |
| W | mm | 120 | 140 | 160 | 180 | 200 | 200 |
