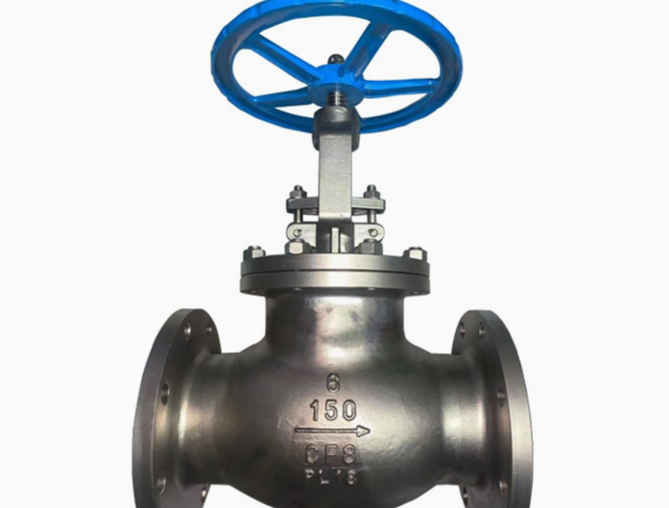

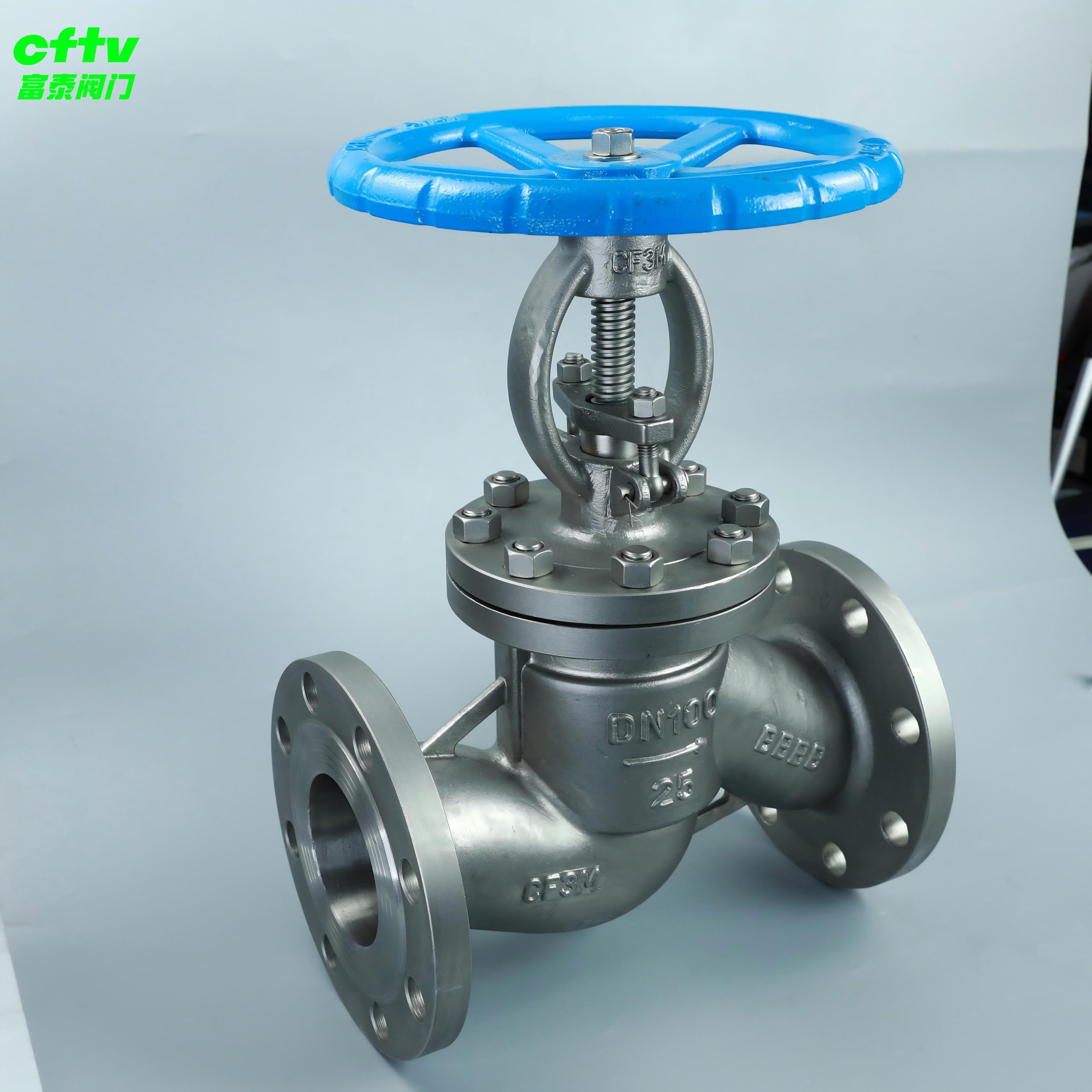

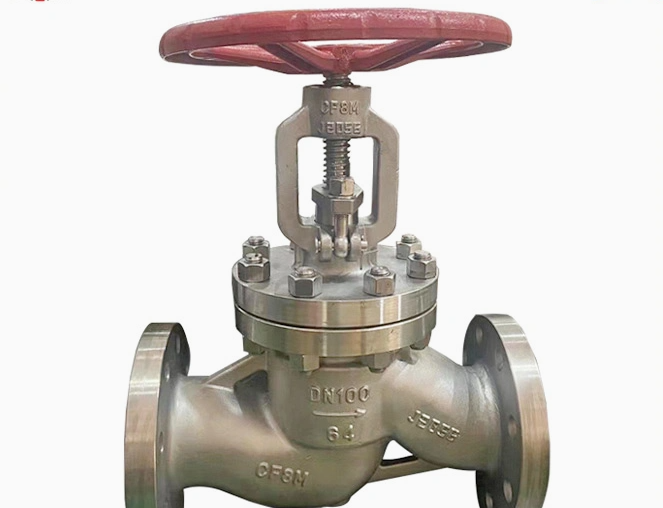

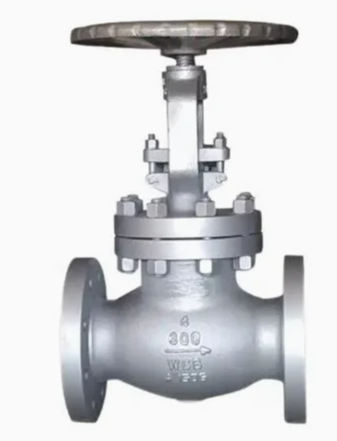

Запорный клапан литой по выплавляемым моделям DIN
Описание продукта Описание товара: Фланцевый шаровой клапан немецкого стандарта (DIN) — это промышленный клапан, разработанный и изготовленный в строгом соответствии с немецкими промышленными нормами (DIN), которые часто гармонизируются в качестве европейских стандартов (EN). Его клю...
Описание
маркер
Описание продукта
Описание товара: Фланцевый шаровой клапан немецкого стандарта (DIN) — это промышленный клапан, разработанный и изготовленный в строгом соответствии с немецкими промышленными нормами (DIN), которые часто гармонизируются в качестве европейских стандартов (EN). Его ключевой особенностью является надежное перекрытие потока с помощью диска или пробки, перемещающейся перпендикулярно седлу при вращении маховика и штока.
Применение
Диапазон размеров: 1/2"-20"
Диапазон классов: 150 фунтов ~ 900 фунтов
Материалы: Никелевый сплав
Размеры между торцами: ASME B16.10
Размеры фланцевого соединения: ANSI B16.5
Размеры приварного соединения: ANSI B16.25
Конструкция и изготовление: API 600 / 602 / 623
Испытание давлением: API598
PN16 Стальные шаровые клапаны DIN
| Diameter | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| d | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L(RF) | mm | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 750 | 850 | 950 |
| d1 | mm | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | 375 | 435 | 485 |
| d2 | mm | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
| D | mm | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 465 | 520 | 580 |
| b | mm | 18 | 18 | 20 | 20 | 22 | 22 | 24 | 26 | 28 | 30 | 32 |
| n-Фd | mm | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 |
| H | mm | 280 | 327 | 355 | 415 | 460 | 510 | 588 | 725 | 925 | 1030 | 1170 |
PN 25 Стальные шаровые клапаны DIN
| Diameter | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| d | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L(RF) | mm | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 750 | 850 | 950 |
| d1 | mm | 100 | 120 | 135 | 160 | 188 | 218 | 278 | 332 | 390 | 448 | 505 |
| d2 | mm | 120 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 |
| D | mm | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 485 | 550 | 610 |
| b | mm | 20 | 22 | 24 | 24 | 26 | 28 | 30 | 32 | 34 | 38 | 40 |
| n-Фd | mm | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 | 16-33 | 16-36 |
| H | mm | 350 | 400 | 355 | 415 | 460 | 510 | 710 | 786 | 925 | 1030 | 1170 |
| H1 | mm | 690 | 950 | 990 | 1080 |
PN40 Стальные шаровые клапаны DIN
| Diameter | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| d | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L(RF) | mm | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 750 | 850 | 950 |
| d1 | mm | 100 | 120 | 135 | 160 | 188 | 218 | 282 | 345 | 408 | 465 | 535 |
| d2 | mm | 125 | 145 | 160 | 190 | 220 | 250 | 320 | 385 | 450 | 510 | 570 |
| D | mm | 160 | 180 | 195 | 230 | 270 | 300 | 375 | 445 | 510 | 570 | 655 |
| b | mm | 20 | 22 | 24 | 24 | 26 | 28 | 34 | 38 | 42 | 46 | 50 |
| n-Фd | mm | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-30 | 12-33 | 16-33 | 16-36 | 16-39 |
| H | mm | 373 | 408 | 436 | 480 | 558 | 611 | 720 | 665 | 720 | 860 | 10100 |
Класс 900 Стальные шаровые клапаны API 600
| NPS | in | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 |
| d | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| L(RF) | mm | 368 | 419 | 381 | 457 | 559 | 610 | 737 | 838 |
| d1 | mm | 92.1 | 104.8 | 127 | 157.2 | 185.7 | 215.9 | 269.9 | 323.8 |
| d2 | mm | 165.1 | 190.5 | 190.5 | 235 | 279.4 | 317.5 | 393.7 | 469.9 |
| D | mm | 215 | 245 | 240 | 290 | 350 | 380 | 470 | 545 |
| b | mm | 38.1 | 41.1 | 38.1 | 44.5 | 51 | 56 | 64 | 70 |
| n-Фd | mm | 8-26 | 8-29 | 8-26 | 8-32 | 8-35 | 12-32 | 12-39 | 16-39 |
| H | mm | 480 | 520 | 564 | 685 | 780 | 950 | ||
| H1 | mm | 630 | 720 | 840 | 1015 | 1100 | 1185 |
Класс 900 Стальные шаровые клапаны API 600
| NPS | in | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 |
| d | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| L(RF) | mm | 368 | 419 | 381 | 457 | 559 | 610 | 737 | 838 |
| d1 | mm | 92.1 | 104.8 | 127 | 157.2 | 185.7 | 215.9 | 269.9 | 323.8 |
| d2 | mm | 165.1 | 190.5 | 190.5 | 235 | 279.4 | 317.5 | 393.7 | 469.9 |
| D | mm | 215 | 245 | 240 | 290 | 350 | 380 | 470 | 545 |
| b | mm | 38.1 | 41.1 | 38.1 | 44.5 | 51 | 56 | 64 | 70 |
| n-Фd | mm | 8-26 | 8-29 | 8-26 | 8-32 | 8-35 | 12-32 | 12-39 | 16-39 |
| H | mm | 480 | 520 | 564 | 685 | 780 | 950 | ||
| H1 | mm | 630 | 720 | 840 | 1015 | 1100 | 1185 |
